Blackmagic Design MultiView 4

Blackmagic MultiView è la rivoluzionaria soluzione multiview in Ultra HD nativo per monitorare simultaneamente fonti SDI distinte su un singolo schermo Ultra HD o HD. Dotato di risincronizzazione a pieno formato su ogni ingresso, consente di monitorare qualsiasi combinazione di formati SD/HD/Ultra HD e frame rate sullo stesso display. Se utilizzato con un televisore Ultra HD, la schermata presenta quattro riquadri a piena risoluzione 1080 HD. Inoltre offre funzioni di visualizzazione dei livelli audio, di personalizzazione delle etichette e tanto altro ancora!

Monitoraggio multiview semplificato

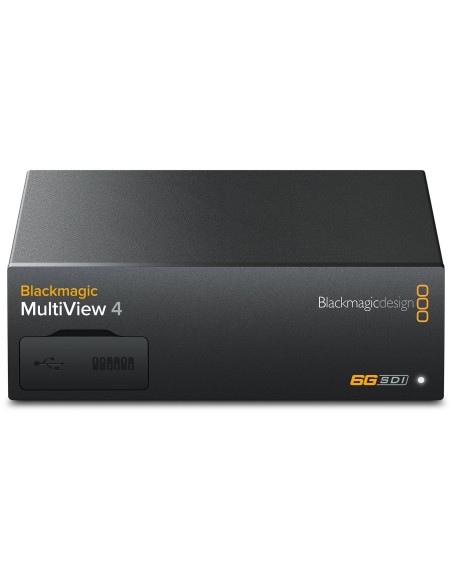

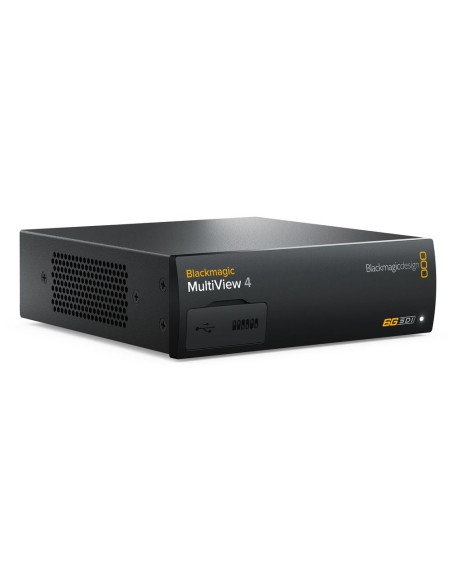

Blackmagic MultiView 4 è dotato di quattro ingressi 6G-SDI completamente indipendenti, che ammettono tutti i formati SD/HD/Ultra HD fino al 2160p30. Basta connettere le fonti per visualizzarle comodamente su un televisore HD o Ultra HD con una griglia di 2x2. Il software incluso Ethernet Remote Control consente, tra le altre funzioni, di aggiungere gli indicatori di livelli audio per ogni fonte, scegliere l'audio che desideri riprodurre e personalizzare le etichette. Con un design che si adatta perfettamente al Teranex Mini Rack Shelf, MultiView 4 si presta all'installazione sul piano di lavoro o sulla mensola a rack. Inoltre questo modello è compatibile con il pannello opzionale Teranex Mini Smart Panel! Per una soluzione di monitoraggio professionale totalmente affidabile e ridondante, MultiView 4 si alimenta grazie alla connessione AC integrata o tramite PoE!


MultiView 16
Monitoraggio simultaneo di 16 fonti distinte

Grazie ai 16 ingressi 6G-SDI completamente indipendenti, Blackmagic MultiView 16 è ideale nelle installazioni professionali per monitorare fino a 16 fonti SD, HD e Ultra HD contemporaneamente. Il suo pannello frontale vanta controlli in stile router, un display LCD e una manopola per cambiare le impostazioni, assegnare le fonti ai riquadri di visualizzazione, abilitare gli overlay e altro ancora. MultiView 16 permette di visualizzare le immagini su una griglia di 2x2, 3x3 o 4x4, oppure di monitorare una singola fonte a schermo intero.
Studio or Live Use!


Perfetto in studio e in esterna
Il monitoraggio multiview ideato per le emittenti

Il monitoraggio multiview è perfetto per le grandi sale di regia che ricevono un gran numero di feed, per le produzioni multicamera in studio, e negli spazi più ristretti delle postazioni in esterna. Blackmagic MultiView garantisce un monitoraggio completo senza monitor aggiuntivi, complicati cablaggi o fonti di alimentazione esterne. Per monitorare ogni fonte con la massima precisione su un unico schermo in HD o Ultra HD, basta collegare al MultiView le telecamere, i deck, gli switcher e i router tramite SDI.


Monitoraggio multiformato
Compatibile con le fonti SD/HD/Ultra HD

I riquadri di visualizzazione di Blackmagic MultiView operano in maniera del tutto indipendente. Ogni ingresso 6G-SDI è dotato di risincronizzazione a pieno formato, elaborando qualsiasi video standard e frame rate indipendentemente dagli altri ingressi. Blackmagic MultiView mostra le immagini sincrone o asincrone NTSC, PAL, 720p, 1080i e 1080p, e Ultra HD fino al 2160p30, su un singolo schermo contemporaneamente. È come avere 4 o 16 monitor in uno!
Independent Monitoring


Monitoraggio ad alta risoluzione
Visualizzazione multiview senza rivali

High Resolution Monitoring
Blackmagic MultiView è compatibile con gli schermi HD e Ultra HD, consentendo di sfruttare la strumentazione HD esistente o di passare all'Ultra HD, che conta un numero di pixel quattro volte superiore al tradizionale HD, garantendo una qualità straordinaria. Collegando uno schermo Ultra HD, ogni riquadro della griglia di visualizzazione 2x2 vanta una risoluzione di 1920 x 1080 in HD senza intaccare la qualità delle immagini! MultiView ospita uscite 6G-SDI e HDMI che consentono di connettere dispositivi tra cui televisori, videoproiettori e monitor broadcast.

Funzioni di monitoraggio avanzate
Etichette, tally e livelli audio

Blackmagic MultiView perfeziona il monitoraggio con numerose funzioni avanzate che consentono di personalizzare le etichette, di inserire gli indicatori di livello audio e i bordi illuminati dal segnale tally per il video in onda, e di riprodurre l'audio della fonte desiderata. Le etichette delle fonti sono discrete ed eleganti, e si ridimensionano secondo la griglia selezionata. Inoltre Blackmagic MultiView è compatibile con il formato SD anamorfico, per monitorare le fonti 16 x 9 nel formato panoramico.


Multi Rate 6G-SDI Connections
Connessioni 6G-SDI multifrequenza
Compatibili con i dispositivi SD/HD/Ultra HD

Tutti i modelli Blackmagic MultiView vantano ingressi 6G-SDI multifrequenza con risincronizzazione a pieno formato e uscite di loop indipendenti, per garantire la massima compatibilità con la strumentazione esistente. Gli ingressi SDI rilevano e risincronizzano automaticamente i formati SD/HD/Ultra HD fino al 2160p30, e le connessioni HDMI 2.0 e 6G-SDI garantiscono compatibilità con le risoluzioni HD e Ultra HD. MultiView 16 ospita anche un ingresso di riferimento per blackburst/tri-sync, ideale per le installazioni in studio.


Due modelli per qualsiasi installazione

MultiView 4 offre un design compatto e portatile, di facile installazione in qualsiasi ambiente. Basta connettere le fonti e accendere lo schermo per visualizzare immediatamente le immagini su una griglia di 2x2. MultiView 16 è ideato per le installazioni professionali di grandi dimensioni, in cui è necessario monitorare i numerosi feed su un singolo schermo. Il suo pannello di controllo frontale dispone di controlli intuitivi in stile router, una manopola e un display LCD per cambiare le impostazioni, abilitare gli overlay e indirizzare le fonti ai riquadri di visualizzazione desiderati in un istante.
Multi MultiViews


Interconnessione MultiView
Visualizza ancora più fonti

Blackmagic MultiView 4 visualizza 4 fonti su un singolo schermo. Se desideri monitorare più fonti, basta collegare l'uscita di un MultiView 4 a uno degli ingressi di un’altra unità, ottenendo così sette riquadri di visualizzazione sullo stesso display. Personalizzare la schermata a seconda delle necessità è facile e veloce perché non c'è limite al numero dei dispositivi collegabili!


Pannello frontale opzionale
Lavora con Teranex Mini Smart Panel

Installa il pannello di controllo opzionale Teranex Mini Smart Panel direttamente su Blackmagic MultiView 4 per un accesso immediato ai controlli. Inserire il pannello e configurare le impostazioni è semplice e intuitivo. Smart Panel presenta pulsanti di controllo, un display LCD e una manopola per abilitare le etichette, gli indicatori di livelli audio e i bordi tally, impostare l'indirizzo IP e il formato video di uscita.

Optional Front Panel Controls

MultiView e Teranex Mini
Aggiungi gli accessori di Teranex Mini

MultiView 4 ha le stesse dimensioni della gamma di convertitori Teranex Mini 12G-SDI di Blackmagic Design. Installa più MultiView 4 sulla stessa mensola a rack Teranex Mini Rack Shelf, oppure affiancali ai convertitori Teranex Mini! Sfrutta i controlli e il menù del pannello Teranex Mini Smart Panel per cambiare le impostazioni in modo tempestivo e intuitivo nei frenetici ambienti del broadcast. Questa soluzione aggira l’utilizzo dei mini interruttori sul pannello in dotazione.


Routing remoto
Compatibile con il protocollo Videohub

Dotato di tecnologia ethernet, che emula il protocollo del router Blackmagic Videohub, MultiView 16 consente di eseguire le operazioni di routing tramite tutti i software e i pannelli di controllo della famiglia Videohub. Inoltre entrambi i modelli si possono gestire in modalità remota sfruttando l'utilità inclusa per Mac e Windows, ideale per cambiare tempestivamente le impostazioni e gestire le etichette dei riquadri di visualizzazione quando il pannello di controllo fisico è distante.

Specifiche Tecniche

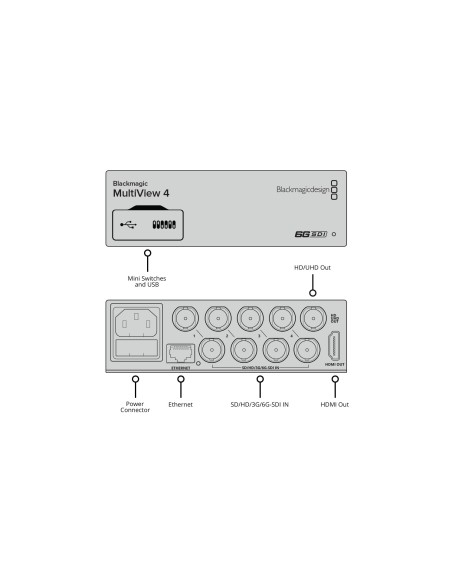

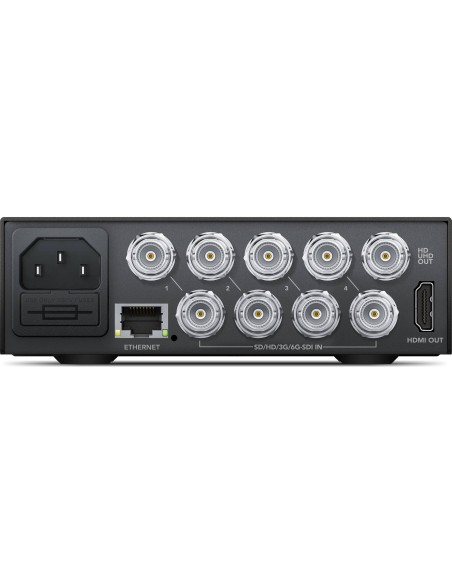

Connessioni

Ingresso video SDI

4 x SD-SDI, HD-SDI e 6G-SDI a 10 bit

Uscita video di loop SDI

4 x SD-SDI, HD-SDI e 6G-SDI a 10 bit

Uscite video multiview SDI

1 x HD-SDI a 10 bit e 6G-SDI a 10 bit

Uscite video multiview HDMI

1 x connettore HDMI tipo A. L'uscita è compatibile con l'EDID del monitor

Compatibilità con diversi tipi di frequenza

Rilevamento automatico di SD, HD e 6G-SDI. Visualizzazione simultanea di fonti video 4K, HD e SD

Aggiornamenti

Tramite interfaccia USB 2.0 ad alta velocità (480Mb/s) o ethernet

Controllo

Pannello di controllo opzionale Teranex Mini Smart Panel con LCD, manopola e sei pulsanti per le impostazioni

Configurazione

Ethernet RJ45 o USB 2.0 per gli aggiornamenti di firmware e per configurare l'indirizzo IP

Reclocking

Su tutte le uscite SDI, con commutazione automatica tra video a definizione standard, alta definizione e 6G-SDI

Standard

Formati SD compatibili

525i29.97 NTSC, 625i25 PAL

Formati HD compatibili

720p50, 720p59.94,720p60

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50,1080p59.94, 1080p60

1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30

1080i50, 1080i59.94, 1080i60

Formati 2K compatibili

2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p

2K 23.98 PsF, 2K 24 PsF, 2K 25 PsF

Formati Ultra HD compatibili

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30

Formati 4K compatibili

2160p24

Conformità alla norma SDI

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 425M, ITU-R BT.656 e ITU-R BT.601.

Frequenze video SDI

Gli ingressi video SDI commutano tra definizione standard, alta definizione e 4K. SDI commuta tra 270 Mb/s a definizione standard SDI, 1.5 Gb/s HD-SDI, 3G-SDI e 6G-SDI

Campionamento video SDI

4:2:2 e 4:4:4

Campionamento audio SDI

Frequenza di campionamento di standard televisivo di 48kHz e 24 bit

Precisione colore SDI

4:2:2 e 4:4:4 a 10 bit

Spazio colore SDI

YUV o RGB per gli ingressi, YUV per le uscite

Commutazione automatica SDI

Selezione automatica tra SD-SDI, HD-SDI e 6G-SDI. Ogni ingresso seleziona lo standard indipendentemente dagli altri ingressi.

Metadati SDI compatibili

Identificazione carico dati video ausiliari secondo lo standard SMPTE 352M

Display

Pannello di controllo opzionale Teranex Mini Smart Panel con LCD 1,5" per le impostazioni

Software

Software di controllo

Include una copia gratuita del software MultiView per Windows™ e Mac OS X™

Aggiornamento del software interno

Tramite applicazione di aggiornamento (inclusa)

Sistemi Operativi

Mac OS X 10.10 Yosemite,

Mac OS X 10.11 El Capitan o successivo.

Windows 8.1 o Windows 10.

Requisiti di Alimentazione

Protezione in assenza di alimentazione

MultiView 4 salva le impostazioni e le ripristina all'accensione

Alimentazione

È necessario un cavo d'alimentazione IEC Ingresso AC 90-240V

Power over Ethernet

Ingresso 48V DC tramite PoE+

Consumo energetico

16 W

Specifiche Fisiche

Specifiche Ambientali

Temperatura operativa:

da 0° a 40° C

Temperatura di stoccaggio:

da -20° a 45° C

Umidità relativa:

da 0% a 90% senza condensazione
