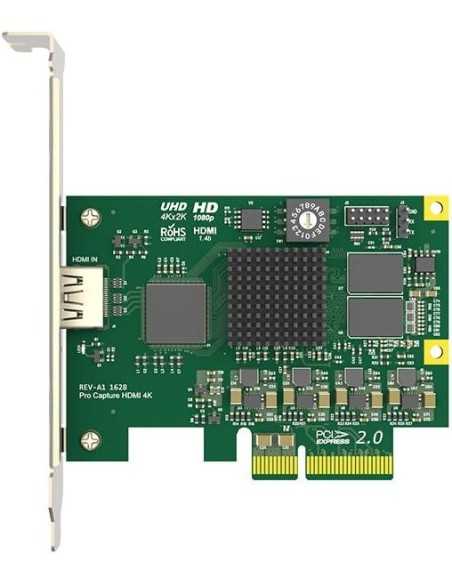

Magewell Pro Capture HDMI 4K - Scheda di acquisizione PCIe

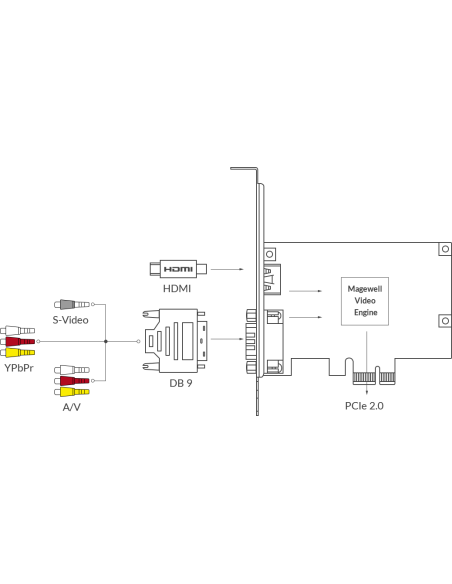

Cattura video HD per trasmissioni e montaggio utilizzando questa scheda Pro Capture HDMI di Magewell. La scheda è una scheda PCIe x1 a basso profilo che consente di catturare un singolo canale di ingresso HDMI. Supporta la cattura di componenti più audio, composito più audio e S-video più audio tramite il cavo di breakout DB-9 incluso. Supporta HDMI più audio incorporato tramite la porta HDMI.

La scheda supporta più modalità di campionamento colore, profondità colore a 10 bit e 12 bit, fino a 8 canali audio a 48 kHz e risoluzioni di output fino a 2048 x 2160, con frame rate fino a 120 fps. È in grado di numerose funzionalità di elaborazione video tra cui ritaglio, ridimensionamento, deinterlacciamento, conversione del rapporto di aspetto, conversione del formato colore, conversione del frame rate video e composizione OSD video.

La scheda Pro Capture HDMI supporta più schede per sistema e flussi di output illimitati con parametri regolabili in modo indipendente per flusso. Ulteriori caratteristiche includono latenza ultrabassa, timestamp e sincronizzazione A/V, nonché indicatori di stato LED. La scheda supporta i sistemi operativi Windows, Linux e Mac, più API per Windows e Linux e fornisce SDK Windows per una più facile integrazione.

Ingresso HDMI

Ricevitore HDMI da 225 MHz

Supporto equalizzatore HDMI adattivo per cavi lunghi fino a 98'

Supporta EDID personalizzato

Supporta l'estrazione di AVI/Audio/SPD/MS/VS/ACP/IRSC1/ISRC2/Gamut InfoFrames

Supporto colorimetria completo

Supporta profondità colore a 8/10/12 bit

Supporta campionamento colore RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2

Supporta audio IEC60958/IEC61937 fino a 8 canali flussi tramite SDK

Supporta l'estrazione di informazioni sulla formazione audio e dati sullo stato del canale, temporizzazione video, informazioni sul formato 3D e codice temporale DSLR Sony/Canon

Supporto per modalità Side-by-Side Half, Top-and-Bottom e Frame Packing 3D

Ingresso componente

ADC a 12 bit

Supporta RGB e Formati colore YCbCr (YUV)

Supporta sincronizzazione separata, sincronizzazione composita, sincronizzazione su verde (SOG), sincronizzazione su luminanza (SOY)

Supporta temporizzazioni video DMT, CEA, CVT, GTF

I segnali di input fino a una velocità pixel di 165 MHz vengono digitalizzati con campionamento 1:1, mentre quelli oltre 165 MHz possono essere digitalizzati con sottocampionamento orizzontale (con conseguente perdita di qualità dell'immagine; non ufficialmente supportato)

Rilevamento automatico dei formati colore RGB e YCbCr

Regolazione automatica o manuale della fase di campionamento

Allineamento orizzontale automatico

Supporta temporizzazioni video personalizzate e risoluzioni video personalizzate per temporizzazioni CVT/GTF

YC e Ingresso composito

ADC a 12 bit

Supporta gli standard NTSC, PAL e SECAM

Rilevamento automatico dello standard di ingresso video

Elaborazione video

Due pipeline di elaborazione video con circa 180 MP/s di larghezza di banda di elaborazione per ciascuna

Supporta l'elaborazione video completa a 10 bit

Ritaglio e ridimensionamento video

De-interlacciamento video (onda, fusione in alto e in basso, solo campo in alto, solo campo in basso)

Conversione del rapporto di aspetto

Selezione automatica o manuale dei rapporti di aspetto di input e output

Tre modalità di conversione del rapporto di aspetto: ignora (anamorfico), ritaglio o padding (letterbox o pillarbox)

Formato colore video conversione

Selezione automatica e manuale del formato colore di input/output, intervalli di quantizzazione e intervallo di saturazione di output

Supporta i formati colore RGB, YCbCr 601, YCbCr 709, YCbCr 2020

Intervallo di quantizzazione limitato o completo

Intervallo di saturazione gamut limitato, completo ed esteso

Conversione della frequenza dei fotogrammi video

Composizione OSD video

Immagine OSD PNG fino a 2048x2048

Caricamento dinamico dell'immagine OSD RGBA tramite SDK

Più schede per sistema

Supporta più schede collegate a un sistema

Interruttore rotante integrato per impostare il numero di scheda, con 16 posizioni da 0 a F

Sistema l'albero dei dispositivi hardware visualizzerà "01: Pro Capture AIO" quando l'interruttore rotante è impostato su 1 e così via

I nomi dei dispositivi video e audio visualizzati nel software includeranno il numero della scheda (impostato dall'interruttore rotante)

Più flussi di output

Flussi di output illimitati per qualsiasi canale di input

Impostazioni indipendenti di ritaglio, proporzioni, formato colore, risoluzione, frame rate, deinterlacciamento e regolazione del colore per ogni singolo flusso

Supporto di latenza ultra bassa

Latenza di 64 linee video

Modalità di notifica parziale in SDK

Timestamp e sincronizzazione AV

Clock ad alta risoluzione da 100 ns basato su hardware

Frames audio (192 campioni audio) e i frame video sono contrassegnati con l'orologio hardware

L'orologio hardware può essere sincronizzato tra le schede (tramite SDK)

Uscita video SG-DMA

Supporta il rilevamento automatico della superficie GPU Intel tiled

Supporta DirectGMA per i chipset degli adattatori video AMD

Supporta GPUDirect per i chipset degli adattatori video NVIDIA

Larghezza di banda DMA MB/s per canale in un sistema PCIe 2.0

200 MB/s per canale in un sistema PCIe 1.0

SDK

Pro Capture SDK per DirectShow per una facile integrazione (Windows)

Pro Capture SDK per DirectKS per la massima flessibilità e performance (Windows)

Modifiche driver Windows

Tutte le opzioni possono essere controllate da tre livelli di chiave di registro: livello globale, livello prodotto e livello dispositivo

I nomi dei filtri video, audio e crossbar possono essere personalizzati tramite chiavi di registro

Aggiornamento firmware

È possibile aggiornare più schede in un sistema contemporaneamente

Le schede possono essere aggiornate senza spegnere il sistema quando non è in uso

Supporta l'aggiornamento sicuro

Se si verifica uno spegnimento o un guasto del sistema durante l'aggiornamento del firmware, verrà automaticamente ripristinata la versione iniziale (disponibile solo per la versione firmware 1.21 e successive)

SO consigliato

Windows

Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 e x64)

Linux

Ubuntu 12.04/14.04/16.04 (x86 e x64)

Ubuntu 17.04/17.10/18.04 (x64)

CentOS 6.5/7.2 (x86 e x64)

Redhat 6.5 (x86 e x64)

Mac

OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4

macOS 10.12/10.13.2/10.13.3/10.14.3/10.15

API supportate

Windows

DirectShow

DirectKS

Wave API/DirectSound/WASAPI

Linux

V4L2

ALSA

Mac

Sessione AVCapture

AudioUnit5

Software supportato

VLC

VirtualDub

OBS

XSplit

vMix

VidBlaster

Trasmissione via cavo

Codificatore multimediale Microsoft

Adobe Flash Media Encoder

Qualsiasi altro software di codifica/streaming DirectShow/V4L2/AVCaptureSession

Nel Box

Scheda HDMI Magewell Pro Capture (1 canale)

Staffa a basso profilo

Cavo breakout DB9
