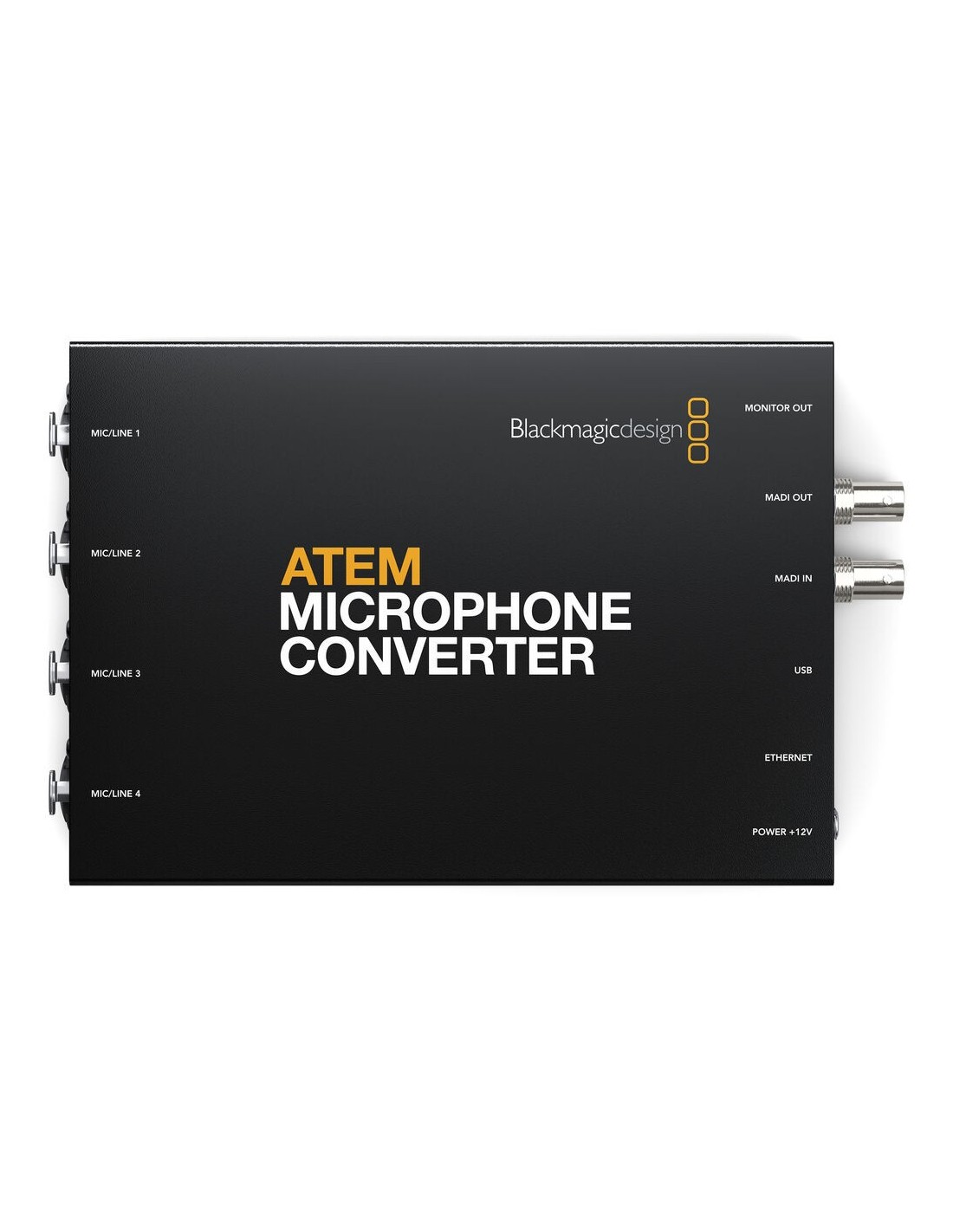

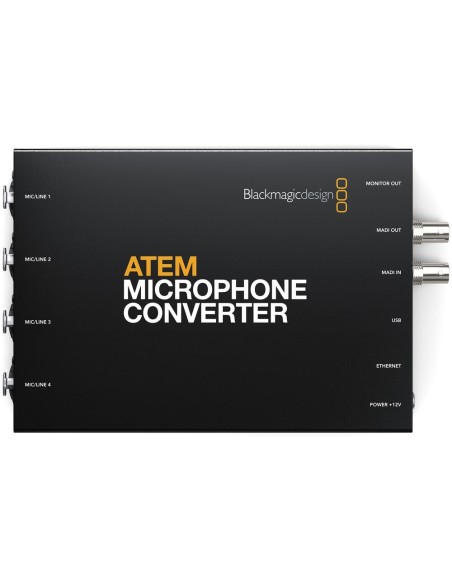

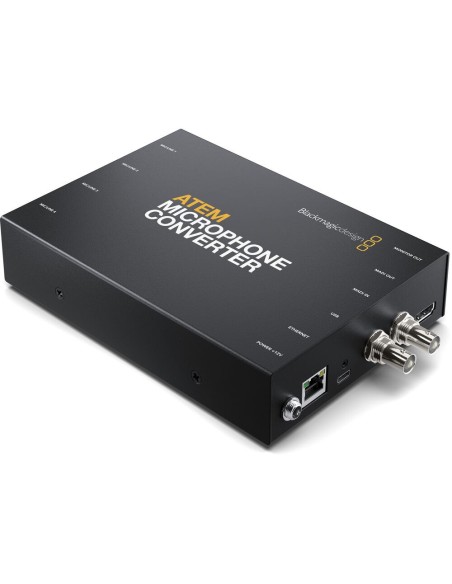

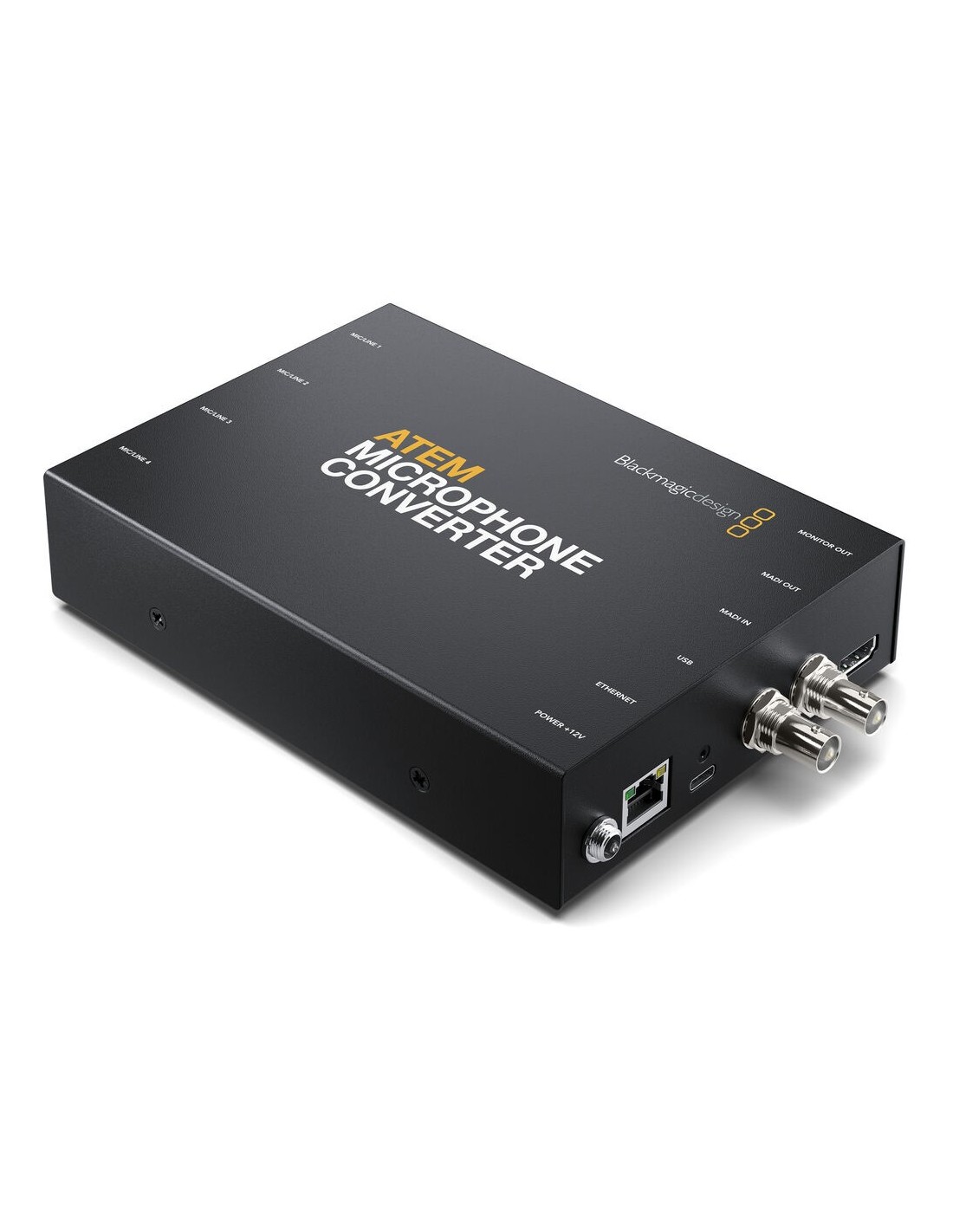

Blackmagic Design ATEM Microphone Converter

Blackmagic Design ha presentato ATEM Microphone Converter, un nuovo convertitore di audio analogico in digitale per collegare altri microfoni agli switcher ATEM, anche al nuovo modello ATEM Television Studio HD8. Grazie alla connessione MADI si evita una configurazione complessa, perché basta collegare un semplice cavo BNC. Offre bassissimo rumore di fondo di -129dBV, gamma dinamica di 131dB(A), bassa distorsione di 0,002% e tolleranza uniforme per tutti i canali audio. Il design incorpora anche un’uscita di monitoraggio HDMI con forme d’onda scorrevoli. ATEM

Ora è facile espandere l’ingresso MADI degli switcher ATEM per connettere altri microfoni o mixer audio esterni. ATEM Microphone Converter si collega direttamente all’ingresso MADI di ATEM Television Studio, senza bisogno di configurare impostazioni complesse. Collegandone diversi a cascata, è possibile aggiungere ancora più sorgenti. Il convertitore ha 4 ingressi analogici con selezione mic/linea e alimentazione phantom. Il suo design garantisce un audio di qualità straordinaria, con rumore di fondo estremamente basso, ampia gamma dinamica e bassissima distorsione. Si avvale persino di 8 ADC separati su ogni ingresso per estendere la gamma dinamica complessiva, e consente il monitoraggio tramite l’uscita HDMI, con forme d’onda scorrevoli.

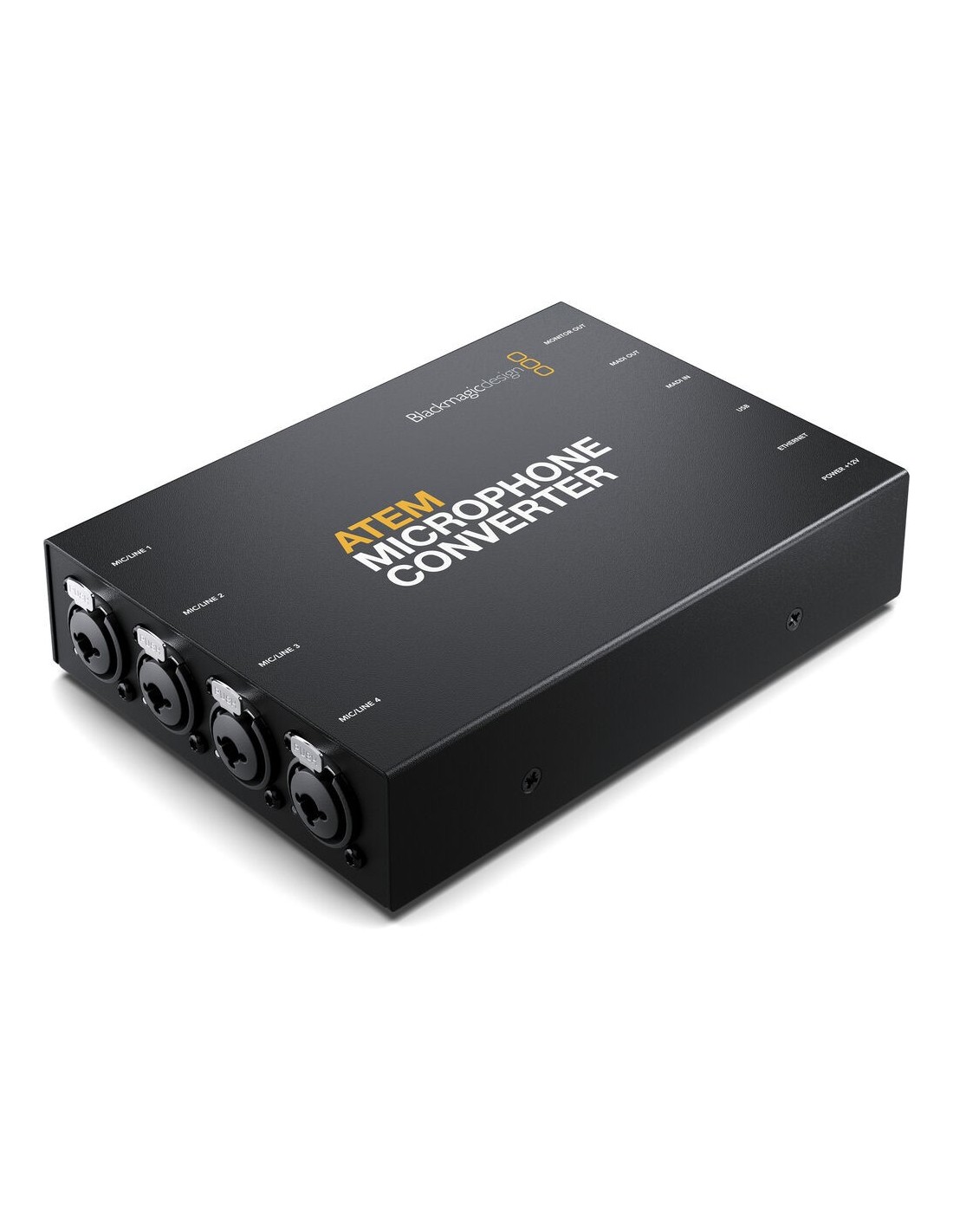

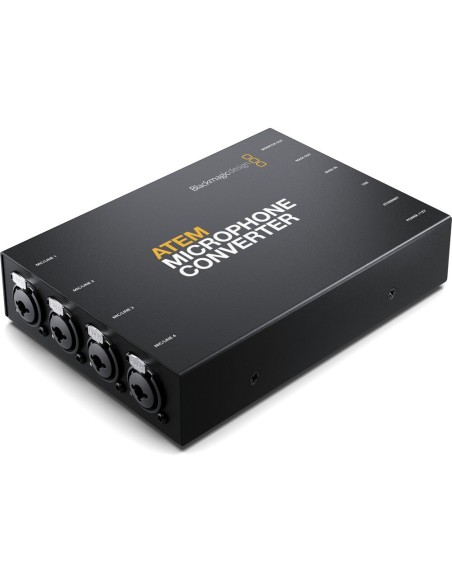

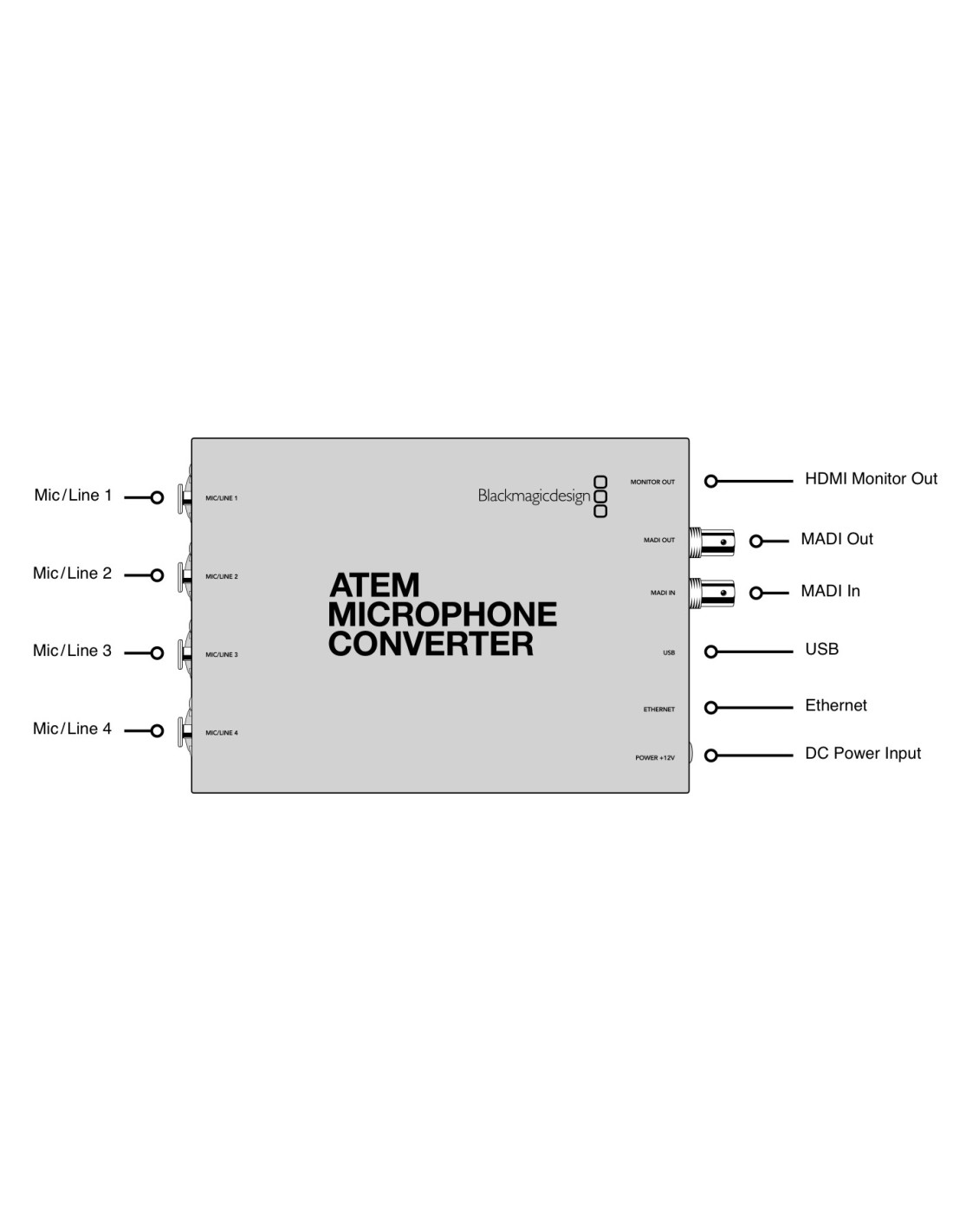

Il design classico di ATEM Microphone Converter ospita i componenti elettronici atti alla conversione audio di alta qualità dall’analogico al digitale (ADC). Vanta ingressi XLR/TRS per collegare cavi sia di tipo XLR che i jack. Include un’uscita MADI dedicata all’audio convertito, e un ingresso MADI che consente il collegamento a cascata di vari ATEM Microphone Converter e quindi l’integrazione di più di 4 canali di audio in una singola connessione MADI.

L’uscita MADI di ATEM Microphone Converter integra i 4 ingressi analogici come canali MADI 1, 2, 3, 4. L’ingresso MADI di ATEM Microphone Converter serve anche a collegare a cascata vari convertitori, soluzione ideale quando servono più di 4 canali audio in un singolo link MADI. Quando un convertitore è connesso all’ingresso di un altro, il primo convertitore della serie collocherà i suoi 4 canali sopra i 4 canali del secondo convertitore.

Ogni canale dell’ingresso analogico integra un pre amplificatore a gain fisso con bassissimo rumore, ridimensionato per ottenere un audio ADC ad alta gamma dinamica. È un design che fa a meno dei pre amplificatori microfonici, evitando la comparsa del tipico effetto distorsione sull’ingresso. A differenza dei consueti convertitori con un ADC per ingresso, ogni ingresso di ATEM Microphone Converter provvede a convertire l’analogico in digitale sfruttando 8 ADC ad alta gamma dinamica che collettivamente funzionano come un ADC di gamma dinamica ultra alta. Di fatto, ogni canale degli ingressi audio raggiunge una gamma dinamica di ben 131dB(A).

Un problema comune dei convertitori per microfoni è l’alto rumore di fondo, con rumore elettrico generato dagli amplificatori dell’ingresso. ATEM Microphone Converter risolve questo problema grazie a un design completamente diverso in cui l’ingresso viene convertito usando la sua propria conversione di gamma dinamica ultra alta, consentendo l’invio dell’audio RAW allo switcher, da cui poi sarà possibile applicare tutto il gain necessario per ottenere il livello audio corretto. In assenza del rumore causato in fase di gain analogico, il risultato è un rumore di fondo bassissimo di -129dBV.

L’ingresso ad ampia gamma dinamica non necessita quindi di un pre amplificatore analogico, e i livelli del microfono vengono regolati con assoluta stabilità in fase di pre amplificazione digitale del gain. Questa fase asseconda anche i differenti livelli dell’audio analogico, che tendono a variare significativamente a seconda della marca del microfono. Per di più, il pre amplificatore digitale viene elaborato internamente a una profondità di 32 bit in virgola mobile dell’audio RAW, permettendo di regolare l’audio con maggior precisione rispetto allo standard audio MADI.

Un altro vantaggio del design innovativo di ATEM Microphone Converter è la corrispondenza impeccabile tra i vari canali audio in entrata. Infatti grazie a 8 ADC per ogni ingresso analogico, le specifiche e le tolleranze sono molto simili, per cui tutti i canali in entrata risultano statisticamente più uniformi. Non solo, il design di 8 ADC per ingresso mantiene un rumore di fondo stabile e costante, senza gli effetti negativi della modulazione riscontrati nei sistemi tradizionali ad ADC ripartiti.

ATEM Microphone Converter offre anche un’uscita di monitoraggio video HDMI per connettere un semplice schermo TV o un monitor e visualizzare il quadro completo dell’audio. Fornisce 4 forme d’onda scorrevoli per gli ultimi 60 secondi di tempo, che agevolano un monitoraggio dettagliato e dinamico. Ci sono indicatori che segnalano i livelli audio in entrata, le impostazioni mic/linea e l’alimentazione phantom. Collegando a cascata vari convertitori, sull’uscita di monitoraggio è possibile visualizzare più di 4 canali.

Caratteristiche di ATEM Microphone Converter

• Espansione audio con ATEM Microphone Converter

• Design robusto

• Connessione MADI per audio multicanale

• Bassissimo rumore di fondo di -129dBV

• Gamma dinamica ultra alta di 131dB(A)

• Corrispondenza precisa tra ingressi e distorsione bassa del 0,002%

• Monitoraggio HDMI con forma d’onda scorrevole
