Blackmagic Design SmartScope Duo 4K - Doppio schermo LCD da 8 pollici

SmartScope Duo di Blackmagic Design è una unità rack 3U con due display LCD indipendenti. Oltre alla immagine di controllo è anche uno strumento di misura d'onda, vectorscope, RGB parade, YUV, istogramma e livelli di fase audio. Ogni monitor è indipendente così gli utenti possono visualizzare qualsiasi combinazione di portata o di vista dell'immagine. L'unità è anche reversibile, il che significa che è possibile installarlo a testa in giù e l'immagine si capovolgerà destra-up automatico. Ciò è particolarmente utile quando si monta in sul fondo molto superiore o di un rack. L'utilità SmartView incluso per Mac e Windows che permette di collegare più unità in una rete Ethernet e controllarli tutti da un'unica postazione.

Indipendenti, reversibili schermi LCD
Di SmartScope Duo due 8 "schermi LCD sono indipendenti, il che significa che ogni schermo ha le proprie connessioni SDI. È possibile visualizzare due fonti completamente diverse, allo stesso tempo, anche con differenti standard video. Se si installa l'unità in cima estremo o fondo su un telaio, quindi è sufficiente capovolgere SmartScope Duo a testa in giù e il monitor si annullerà automaticamente l'angolo di visualizzazione appropriato.

Visualizzazione forma d'onda
Visualizzazione forma d'onda aiuti nella regolazione dei livelli di video o corrispondenti livelli di sfondo nero quando si digita. Visualizzazione della forma d'onda presenta un display luminanza dei livelli di bianco e nero nel segnale video. SmartScope Duo offre un ambiente composito di mostrare sia luminanza e crominanza. Video composito è sintetizzato dalla SDI visualizzato per una vista migliore per allineare i ponti e altre apparecchiature video. La forma d'onda composito sintetizzato rende più facile per gli editori che hanno familiarità con i monitor forma d'onda compositi.

Vectorscope View
Un vectorscope permette agli utenti di misurare con precisione i colori in un segnale video. Se sei correzione del colore video, vectorscope mostra quando il colore è stato regolato per il bilanciamento del bianco accurato. Quando è necessario applicare una tinta, vectorscope consente di vedere esattamente quanto tinta si aggiunge e che colore è. A volte i monitor non ci si può fidare, ma con vectorscope saprai sempre i colori esatti si sta lavorando. È inoltre possibile allineare facilmente tonalità sui ponti utilizzando un vectorscope.

Parata di visualizzazione
Il tempo reale RGB sfilata vista della forma d'onda è l'ambito ideale per la correzione dei colori. Potete vedere il bilanciamento del colore in neri, toni medi e bianchi, rendendo più semplice per bilanciare i colori. RGB Parade ti permette di controllare per i colori illegali perché qualsiasi video che scende sotto la linea nera, o sopra la linea del 100%, è un colore RGB illegale. È anche possibile selezionare visualizzazione parata YUV per mostrare video componente YUV quando vengono trasmessi lungo il cavo SDI, che è grande per l'analisi di ingegneria trasmissione di segnali SDI.

Istogramma
Clipping livelli su un vivo spara si traduce in perdita di dettaglio, che può causare enormi problemi quando si tenta di regolare neri o bianchi in post produzione. Vista Istogramma potete dove i pixel sono nel video e come sono distribuiti dal nero al bianco. Potete vedere se il tuo video è clipping e regolare la telecamera iris e le impostazioni ISO per mantenere tutti i dettagli in bianco e nero nell'immagine. Questo significa avere la gamma di contrasto pieno di video per la correzione del colore facile durante la post-produzione. Istogramma trasformerà i tuoi germogli, perché si può vedere esattamente quello che si sta registrando e il colorista che lavora sul vostro lavoro potranno beneficiare della disponibilità della gamma completa di contrasto della telecamera.

Audio
Monitorare i livelli audio con 16 canali di misurazione audio. Ambito audio include anche un misuratore di fase stereo che possono essere selezionati per diverse coppie audio SDI. Il misuratore di fase trame stereo audio destro e sinistro come un display ambito XY in modo da sapere esattamente che cosa il vostro audio è in ogni momento. È facile vedere problemi audio come ritaglio, e fuori fase audio può essere visto come un display appoggiandosi a sinistra oa destra. Se non si ottiene una forma d'onda orientata verticale allora sai che il tuo equilibrio canale audio è fuori.

Picture View
È possibile selezionare la visualizzazione dell'immagine per il monitoraggio generale del video. Visualizzazione di foto è incorporato nel software di interfaccia a 6 vie in modo da poter vedere il video viene misurata accanto ai display portata vivo. SmartScope Duo consente di selezionare fotogramma video intero su qualsiasi schermo in qualsiasi momento. L'unità può anche rilevare automaticamente tra gli standard 3G-SDI SD, HD e e visualizzare il formato video sopra l'immagine. Se l'ingresso SDI contiene o timecode VITC in SD, o di RP 188 del codice di tempo in HD, allora questo viene decodificato e visualizzato.

Disegno portatile
SmartScope Duo è meno di un pollice di spessore e di sole 3 unità rack di altezza, che è ideale per l'installazione in spazi ristretti e cremagliera mosca portatile lontano kit. Questo rende SmartScope Duo adatta per la maggior parte delle esigenze di monitoraggio sul set e in studio.

Built-in Tally
Con costruito nel conteggio è possibile collegare il switcher e display rosso, verde o blu bordi tally sul display LCD.

Interfaccia facile da usare
Il software di utilità SmartView incluso per Mac e Windows che permette di daisy chain tua Duo SmartView monitora insieme su una rete Ethernet e controllarli tutti da un'unica postazione. È possibile scegliere diversi tipi di ambiti e di regolare le impostazioni come la luminosità, il contrasto e la saturazione con un semplice click del mouse. È possibile utilizzare il mouse o regolare le impostazioni numericamente. Tutti i vostri Duo SmartScope collegato e monitor SmartView sono elencati e possono essere denominati per l'identificazione veloce. Le impostazioni vengono ricordate dal software ed è possibile copiare e incollare le impostazioni tra i dispositivi.

Aggiornamento software
SmartScope Duo permette di aggiornamenti software per aggiungere nuove funzionalità in futuro. Si può semplicemente scaricare il nuovo software e di aggiungere nuovi tipi di ambiti non appena saranno disponibili. Software interno programmabile significa che è possibile ottenere nuove funzionalità, la compatibilità con il nuovo hardware, e il supporto per i nuovi formati in futuro. Quando il download degli aggiornamenti software di SmartScope Duo rileva automaticamente il software interno del vostro hardware e vi chiederà di aggiornare, se necessario, in modo che l'aggiornamento è completamente automatico e semplice da eseguire.

Specifiche

Display 8 "schermo LCD (x2)

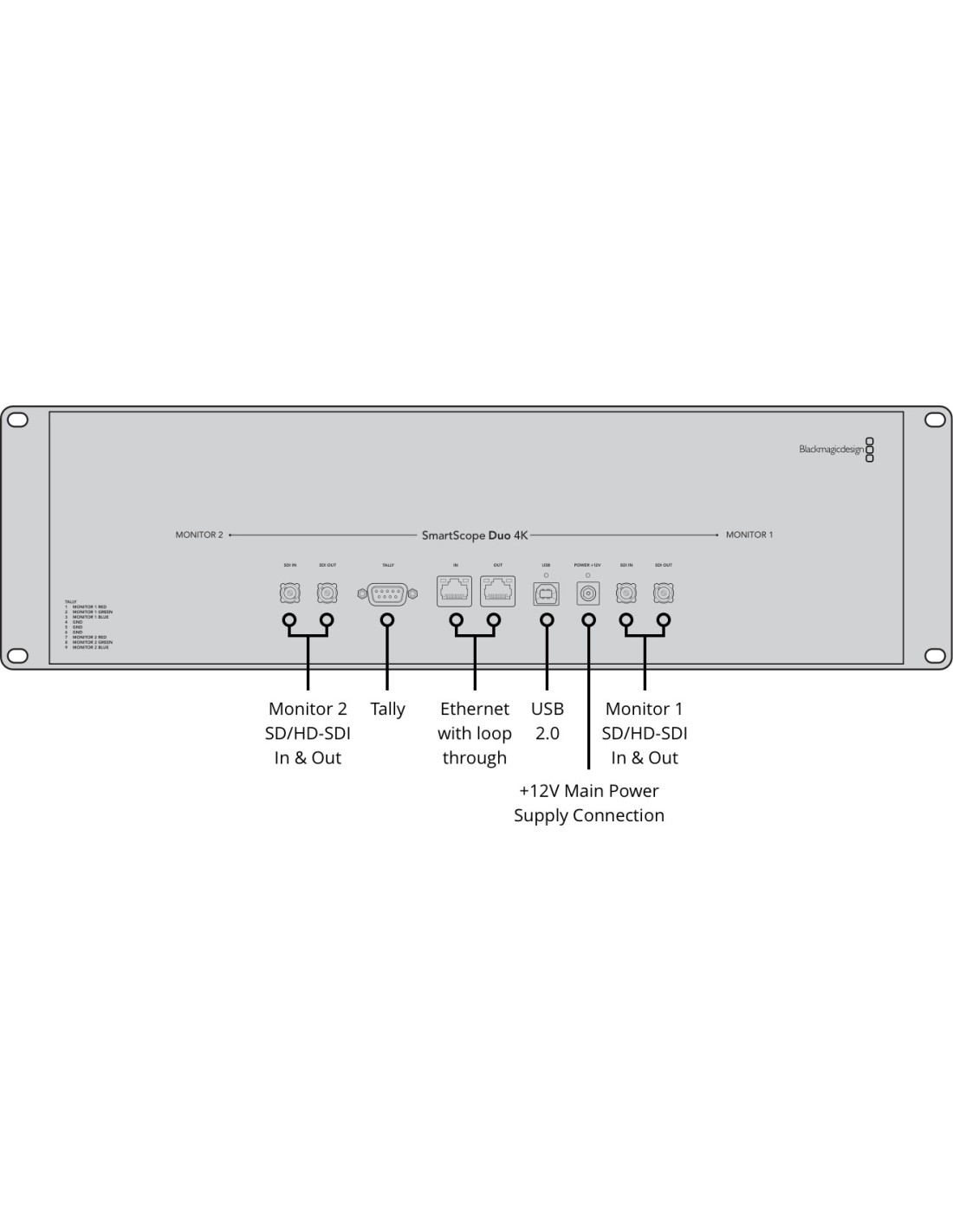

interfaccia
SDI Ingresso video 4K/SD/HD/3G-SDI (x2, uno per il display)
SDI Uscita video 4K/SD/HD/3G-SDI, anello ricloccate 10-bit attraverso (x2, uno per il display)
SDI ingresso audio 16 canali (incorporato in SD e HD)
SDI Uscita audio 16 canali (incorporato in SD e HD)
Compliance SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M
Tally connettore D a 9 pin (x1)
Interfaccia computer USB 2.0 per gli aggiornamenti software ed Ethernet per la configurazione
Informazioni Format
SD Supporto formato 525/29.97 NTSC
625/25 PAL
Video ad alta definizione Supporto 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59 .94, 1080p60, 2048x1080p/23.98, 2048x1080p/24, 2048x1080p/25, 2048x1080PsF/23.98, 2048x1080PsF/24, 2048x1080PsF/25, 2048x1556PsF/23.98, 2048x1556PsF/24, 2048x1556PsF/25
Video Sampling 04:02:02 e 04:04:04
Precision colore a 8 bit
Spazio colore YUV e RGB
Colorspace Conversione hardware basato tempo reale
Audio Sampling Televisione frequenza di campionamento di 48 kHz
generale
Caratteristiche Luminance Waveform, Vectorscope, RGB Parade, parata YUV, istogramma, fase audio e il livello di Sistema operativo Mac OS X 10.7 Lion o successivo e Mac OS X 10.8 Mountain Lion o successivo Windows 7 e 8

Alimentatore universale 12 Volt incluso con adattatori prese internazionali per tutti i paesi
Consumo <20 Watt
Gamma di tensione di funzionamento 12 - 15V
Temperatura di funzionamento 32 ~ 104 ° F (0 ~ 40 ° C)
Temperatura di conservazione -4 ~ 113 ° F (-20 ~ 45 ° C)
Umidità relativa 0 ~ 90% senza condensa
Dimensioni L x A: 18.98 x 5.24 "(482 x 133 mm)
Unità rack: 3RU
Peso 3,37 £ (1,53 kg)
