Blackmagic Design ATEM 4 M/E Constellation HD

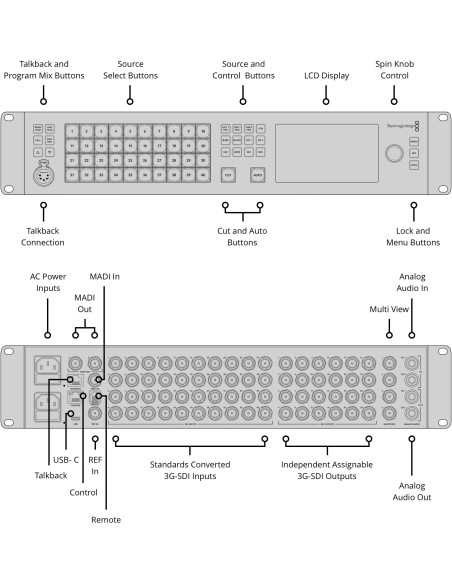

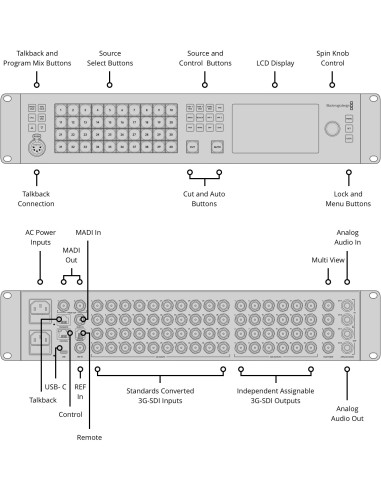

Blackmagic Design ATEM 4 M/E Constellation HD è uno Switcher, ideale per le grandi emittenti che desiderano aggiornare lo studio con uno switcher moderno. Gli switcher ATEM Constellation HD hanno un compatto design da rack con pannello di controllo frontale, ideale per la fase di configurazione iniziale e per la commutazione di emergenza. Il pannello ospita anche un ampio LCD per seguire il programma in uscita e cambiare le impostazioni dello switcher dai menù. Completano il design compatto e portatile le connessioni sul retro, tra cui ingressi 3G-SDI, uscite aux 3G-SDI, audio bilanciato e ethernet per il controllo. Il modello 4 M/E include anche una porta RS-422 di controllo seriale e connessioni audio digitali MADI.

Il pannello di controllo frontale permette di operare ATEM Constellation tempestivamente in qualsiasi momento. I pulsanti sono gli stessi dei pannelli di grandi dimensioni e sempre affidabili. Dal pannello frontale si possono persino controllare i keyer, i file multimediali e la dissolvenza in nero. Il display LCD e i pulsanti del menù danno accesso a quasi tutte le funzioni operative dello switcher.

Alcuni modelli della linea ATEM Constellation HD vantano 40 ingressi 3G-SDI indipendenti, ognuno con il proprio convertitore up/cross per cambiare qualsaisi sorgente 1080p di entrata nello standard video dello switcher. Questo significa che il funzionamento dello switcher è ineccepibile anche quando a ciascun ingresso è collegato uno standard televisivo diverso.

La linea ATEM Constellation HD fornisce un gran numero di uscite 3G-SDI indipendenti. Persino il più piccolo modello 1 M/E ha 6 uscite 3G-SDI, seguito dalla versione 2 M/E con 12 uscite 3G-SDI, e da quella 4 M/E con 24 uscite 3G-SDI. A queste uscite SDI è possibile instradare qualsiasi ingresso SDI e sorgente interna, e allo stesso tempo si possono usare con i registratori ISO per fornire a ciascuno un ingresso risincronizzato dello switcher, tutti con lo stesso timecode. Le uscite SDI contengono audio del programma, timecode RP-188, controllo camera SDI, tally e talkback.

Il multiview integrato permette di monitorare numerose sorgenti insieme sullo stesso monitor. Sono disponibili un multiview sul modello 1 M/E, due multiview sul modello 2 M/E, e quattro multiview sul modello 4 M/E. Ai riquadri si possono instradare gli ingressi SDI esterni e tutte le sorgenti video interne. La schermata di monitoraggio è in grado di visualizzare 4, 7, 10, 13 o 16 riquadri a scelta. Sui riquadri compaiono in sovraimpressione un contorno tally, l’etichetta della sorgente e i livelli audio VU. Il contorno tally è rosso o verde per segnalare quale sorgente è in onda.

ATEM Constellation HD dispone di un’ampia varietà di transizioni di qualità broadcast, tra cui mix, dip e wipe. Il colore e lo spessore del bordo, la posizione e la direzione delle transizioni sono personalizzabili dai menù di sistema. Lo switcher ATEM Constellation include un potente processore di effetti video digitali DVE da sfruttare per sostituire l’immagine a schermo con un’altra sorgente applicando effetti interessanti. Il DVE è ideale anche per creare transizioni wipe con grafica.

Per consentire alla troupe di collaborare in modo creativo, ATEM Constellation offre la funzione di talkback. Ospita un connettore XLR a 5 pin per le cuffie, e un connettore RJ12 sul lato posteriore per interfacciare sistemi talkback standard come ClearCom e RTS. C’è un canale per il programma e uno per il team tecnico, ed è possibile regolare il sidetone per ascoltare il microfono delle cuffie nelle cuffie stesse e nel mix del programma. ATEM Constellation HD supporta il talkback sui canali SDI 15 e 16 per la comunicazione bidirezionale con le camere Blackmagic Design, e sui canali 13 e 14 per comunicare con il team tecnico.

L’archivio multimediale interno salva grafica RGBA di qualità broadcast e animazioni riproducibili all’istante dai due o dai quattro media player. Il modello 1 M/E ha una capienza per 20 immagini e animazioni da 200 fotogrammi, il modello 2 M/E per 40 immagini e animazioni da 400 fotogrammi, e il modello 4 M/E per 60 immagini e animazioni da 600 fotogrammi.

Per i notiziari e i set virtuali, ATEM Constellation HD è perfetto perché offre tanti keyer ATEM avanzati per realizzare chiavi cromatiche e di luminanza di alta qualità. Il keyer è davvero potente e dispone di un contagocce per campionare il colore dello sfondo e generare automaticamente i parametri della chiave. Offre controlli di precisione per gestire contorni e riflessi, e un correttore del colore per il primo piano per uniformarlo al livello dello sfondo e ottenere composizioni realistiche. Il keyer funziona anche per gli intarsi con motivi e con DVE. Sono disponibili 4 keyer ATEM avanzati nel modello 1 M/E, 8 nel modello 2 M/E, e 16 nel modello 4 M/E.

Quattro chiavi cromatiche primarie per banco effetti sono perfette per realizzare i set virtuali. Con così tanti keyer ATEM avanzati è possibile usarne uno per telecamera e integrare le immagini su sfondi su misura. Per esempio con il modello 1 M/E si possono generare quattro set virtuali grazie ad altrettanti keyer. È possibile ricorrere a processori di immagine esterni oppure allestire set virtuali con telecamere fisse caricando sfondi pre-renderizzati dai media player e dall’archivio Media Pool. Inoltre basta programmare opportunamente delle macro per staccare sulle telecamere e caricare lo sfondo corretto nei media player. Un grado di flessibilità tale consente di sperimentare nuove configurazioni da studio.

Oltre a un DVE per banco, i modelli 2 M/E e 4 M/E includono i potenti processori multilivello SuperSource, offrendo altri quattro livelli DVE e un altro livello per lo sfondo, disponibili su ATEM Constellation HD come normali sorgenti di entrata. Qualsiasi ingresso video dello switcher è utilizzabile con i DVE SuperSource, il tutto da sovrapporre su uno sfondo personalizzato reperibile dall’archivio. Con SuperSource è come avere un altro switcher per VFX multi-livello. SuperSource è perfetto per creare l’immagine nell’immagine durante le interviste, lasciando disponibili i DVE principali per altri effetti. ATEM 4 M/E Constellation vanta due processori SuperSource indipendenti.

Gli ingressi SDI gestiscono l’audio integrato e quello di tutte le sorgenti video. Inoltre le uscite di programma includono i dati di talkback, tally e controllo camera. Collegando qualsiasi uscita SDI dello switcher alla camera si ha accesso al ritorno di programma, al controllo camera e al talkback.

Il mixer audio Fairlight di ATEM Constellation consente un mixaggio del suono dal vivo altamente complesso. Con 156 canali di entrata, è il mixer audio più grande dedicato alla produzione dal vivo. L’audio viene ricavato dagli ingressi video SDI e destinato al mixer. Il mixer del modello 4 M/E offre canali aggiuntivi per gli ingressi MADI. Ciascun canale ha il proprio EQ parametrico a 6 bande, compressore, limitatore, espansore, noise gate e panning di qualità assoluta. Ulteriori canali audio sono dedicati all’ingresso analogico, al microfono del talkback e ai lettori multimediali. L’attività è gestibile da ATEM Software Control o da un pannello Mackie compatibile.

ATEM Software Control garantisce un controllo totale dello switcher ed è incluso gratuitamente. Chiara e ordinata, l’interfaccia visualizza il pannello di controllo dello switcher e i menù per apportare velocemente le modifiche. Dal software è possibile controllare le camere, mixare l’audio, gestire i file multimediali, programmare le macro e persino i registratori su disco HyperDeck. Inoltre la configurazione dello switcher si può salvare come file XML, che comprende anche tutti i file dell’archivio Media Pool.

I bus M/E includono LCD che visualizzano le etichette degli ingressi. Il modello 1 M/E include un banco M/E di 10 pulsanti per gli ingressi, mentre il modello 2 M/E ne ha due di 20 pulsanti. Il più grande modello 4 M/E è munito di quattro banchi M/E di 40 pulsanti per ingressi ciascuno e quattro display LCD di sistema indipendenti.

A differenza di altri switcher, le funzioni di ATEM sono incluse nel prezzo di acquisto, pienamente abilitate e pronte all’uso. Non richiedono costi di licenza né abbonamenti mensili, eliminando il problema di ritrovarsi con il software bloccato cinque minuti prima dell’inizio del programma. Anche le funzioni avanzate come il multiview, SuperSource, i DVE e i keyer ATEM sono tutte abilitate e sempre pronte all’uso.

Caratteristiche degli switcher ATEM Constellation HD

• Design avanzato con pannello di controllo frontale
• Fino a 40 ingressi 3G-SDI con conversione di standard
• Fino a 24 uscite 3G-SDI personalizzabili
• Fino a 4 multiview indipendenti con schermata configurabile
• Transizioni DVE e stinger
• Fino a 4 DVE
• Talkback professionale compatibile con ClearCom e RTS
• Archivio interno per fotogrammi e grafica in movimento
• Nuovo ATEM Advanced Chroma Key incluso
• 4 ATEM Advanced Chroma Key primari per M/E per green/blue screen
• Fino a 4 DVE indipendenti
• 3G-SDI multi-rate per tutti gli standard televisivi HD, compresi 720p, 1080i e 1080p
• Mixer audio Fairlight interno a 156 canali
• Includono ATEM Software Control gratuito
• Compatibili con i pannelli di controllo ATEM esterni
• Tutte le funzioni sono incluse senza costi aggiuntivi
